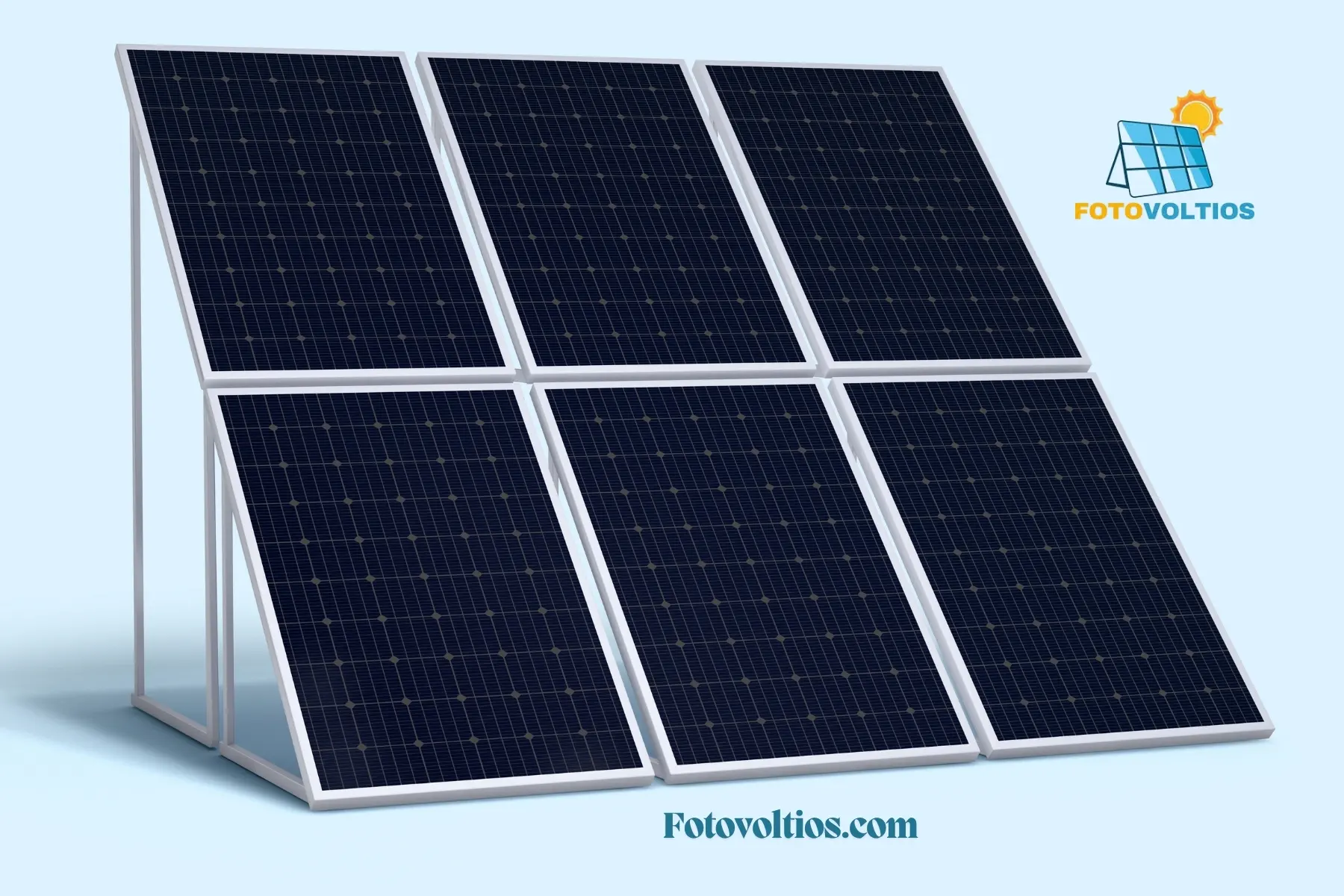

Estructuras de Montaje Fotovoltaica en Madrid: Tipos, Compatibilidad y Claves para tu Instalación

Tipos Principales de Estructuras de Montaje para Instalaciones en Madrid

La elección del tipo de estructura depende fundamentalmente del lugar donde se instalarán los paneles:

1. Estructuras para Cubierta Inclinada (Tejado)

Ideales para la mayoría de las viviendas y edificios con tejados a dos o cuatro aguas en Madrid. Se fijan directamente a la estructura del tejado (vigas, rastreles) o a las tejas mediante ganchos o tornillos específicos.

• Tipos:

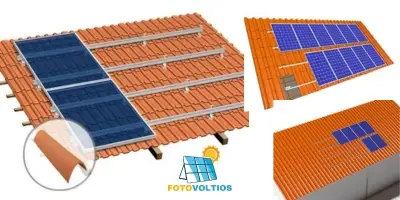

  • Sobre teja: Utiliza ganchos que se anclan a la estructura bajo las tejas. Es el método más común y estético.

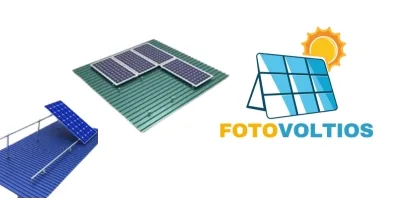

  • Sobre chapa metálica: Sistemas de fijación específicos que no perforan la chapa, usando grapas o perfiles.

  • Sobre fibrocemento: Requiere precauciones especiales y fijaciones que garanticen la estanqueidad.

• Ventajas en Madrid: Aprovechan la inclinación natural del tejado, a menudo optimizada para la radiación solar. Son discretas y se integran bien en la estética urbana de Madrid.

• Consideraciones: Es crucial evaluar el estado del tejado y la capacidad de carga de la estructura existente.

2. Estructuras para Cubierta Plana (Azotea)

Comunes en edificios modernos y comunitarios en Madrid. Permiten dar la inclinación y orientación óptimas a los paneles, independientemente de la propia cubierta.

• Tipos:

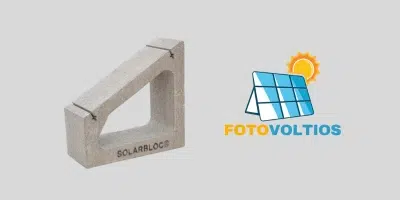

  • Lastradas: Utilizan contrapesos (bloques de hormigón, etc.) para fijar la estructura sin perforar la cubierta. Requieren evaluar la carga máxima que soporta la azotea.

  • Ancladas: Se fijan mecánicamente a la estructura de la cubierta. Requieren un estudio de estanqueidad y puntos de anclaje seguros.

  • Aerodinámicas: Diseñadas para minimizar la resistencia al viento, reduciendo la necesidad de lastre.

• Ventajas en Madrid: Gran flexibilidad para optimizar la orientación (idealmente sur) e inclinación (generalmente entre 20-35 grados para Madrid) de los paneles.

• Consideraciones: La impermeabilización de la cubierta es crítica. Se debe considerar el espacio para mantenimiento y posibles sombras de otros elementos de la azotea.

3. Estructuras para Suelo

Perfectas para terrenos, jardines o grandes parcelas en las afueras de Madrid o zonas industriales.

• Tipos:

  • Hincadas: Postes que se clavan directamente en el terreno. Rápido y económico en suelos adecuados.

  • Sobre cimentación: Requieren bases de hormigón. Más robustas, ideales para terrenos irregulares o menos estables.

• Ventajas en Madrid: Permiten total libertad de orientación e inclinación. Mayor facilidad de acceso para instalación y mantenimiento.

• Consideraciones: Requieren espacio disponible y un estudio geotécnico del terreno.

4. Otras Estructuras Especiales

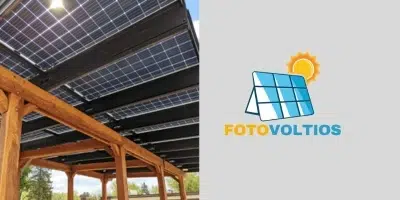

• Pérgolas Fotovoltaicas: Integran los paneles en estructuras que proporcionan sombra (parkings, terrazas). Funcionales y estéticas.

• Seguidores Solares: Estructuras motorizadas que siguen el movimiento del sol para maximizar la captación de energía. Mayor rendimiento, pero mayor coste y mantenimiento.
